atmega 32
ATmega32 یکی از میکروکنترلرهای 8 بیتی خانواده AVR است که توسط شرکت Microchip تولید شده و به دلیل امکانات متنوع، معماری RISC و عملکرد پایدار، در بسیاری از پروژههای الکترونیکی و صنعتی مورد استفاده قرار میگیرد. این میکروکنترلر با ولتاژ کاری در محدوده 2.7 ولت تا 5.5 ولت کار میکند و برای عملکرد پایدار معمولاً از ولتاژ 5 ولت DC استفاده میشود. جریان مصرفی آن بسته به فرکانس کاری متفاوت است.

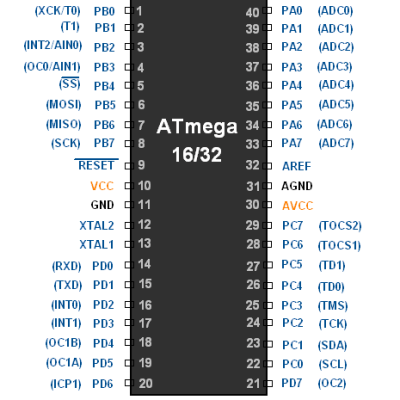

ATmega32 دارای چهار دسته ورودی/خروجی اصلی با نامهای پورت A، پورت B، پورت C، و پورت D است که هر کدام شامل 8 پایه دیجیتال هستند و برای اتصال به تجهیزات خارجی مانند سنسورها، نمایشگرها، و سایر مدارات استفاده میشوند. برای تأمین برق این میکروکنترلر، باید ولتاژ مثبت (VCC) به پایه 10 و زمین (GND) به پایه 11 متصل شود. شماتیک مدار تغذیه و نحوه اتصال دقیق در تصویر پایین نشان داده شده است.
طراحی منبع تغذیه برای ATmega32

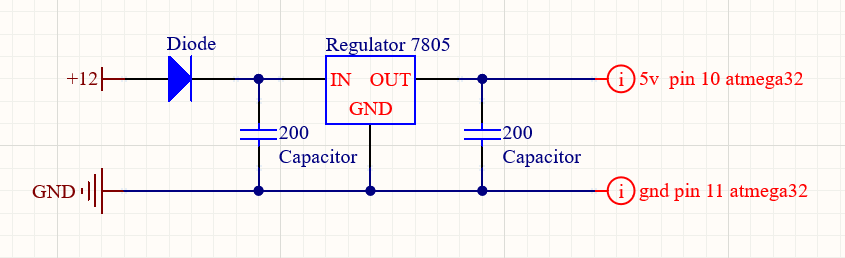

برای تأمین ولتاژ پایدار 5 ولت موردنیاز ATmega32، از یک مدار ساده شامل یک رگولاتور ولتاژ 7805، دو خازن 220μF، و یک دیوداستفاده میشود. دیود در ورودی مدار قرار میگیرد تا ولتاژ ورودی را یکطرفه کرده و از اتصال معکوس ولتاژ جلوگیری کند. سپس، ولتاژ از طریق رگولاتور 7805 تثبیت شده و خروجی پایدار 5 ولت را تولید میکند. دو خازن 220μF نیز در ورودی و خروجی رگولاتور قرار میگیرند تا نویز و ریپل ولتاژ را کاهش داده و عملکرد مدار را بهبود بخشند. این طراحی ساده و کارآمد برای اکثر پروژههای مبتنی بر ATmega32 مناسب است.
